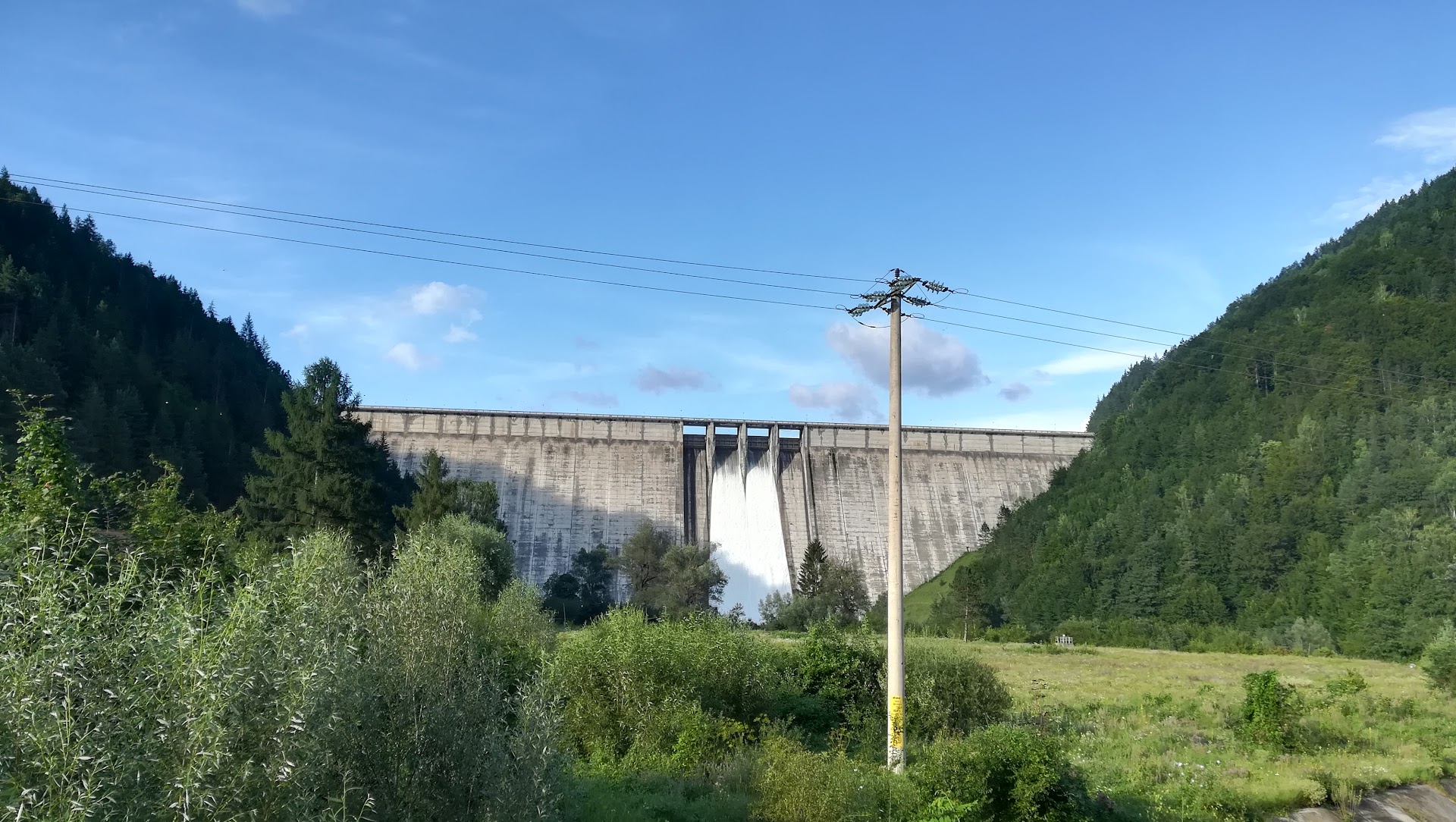

Barajul Izvorul Muntelui este un baraj de greutate construit din beton și unește Muntele Gicovanu cu Obcina Horștei, fiind situat în amonte de confluența pârâului Izvorul Muntelui cu Bistrița. A fost construit între 1950 și 1960, are o înălțime de 127 m, o lungime de 435 m la coronament și o lățime maximă la bază de 119 m (la nivelul blocurilor deversoare), respectiv 115 m (la nivelul blocurilor nedeversoare). Geologic este situat într-o zonă cu predominanță de gresii silicioase (gresie de Tarcău), restul fiind pachete de șisturi argiloase și un strat de conglomerate. Terenul de fundație prezintă o puternică fisurație.

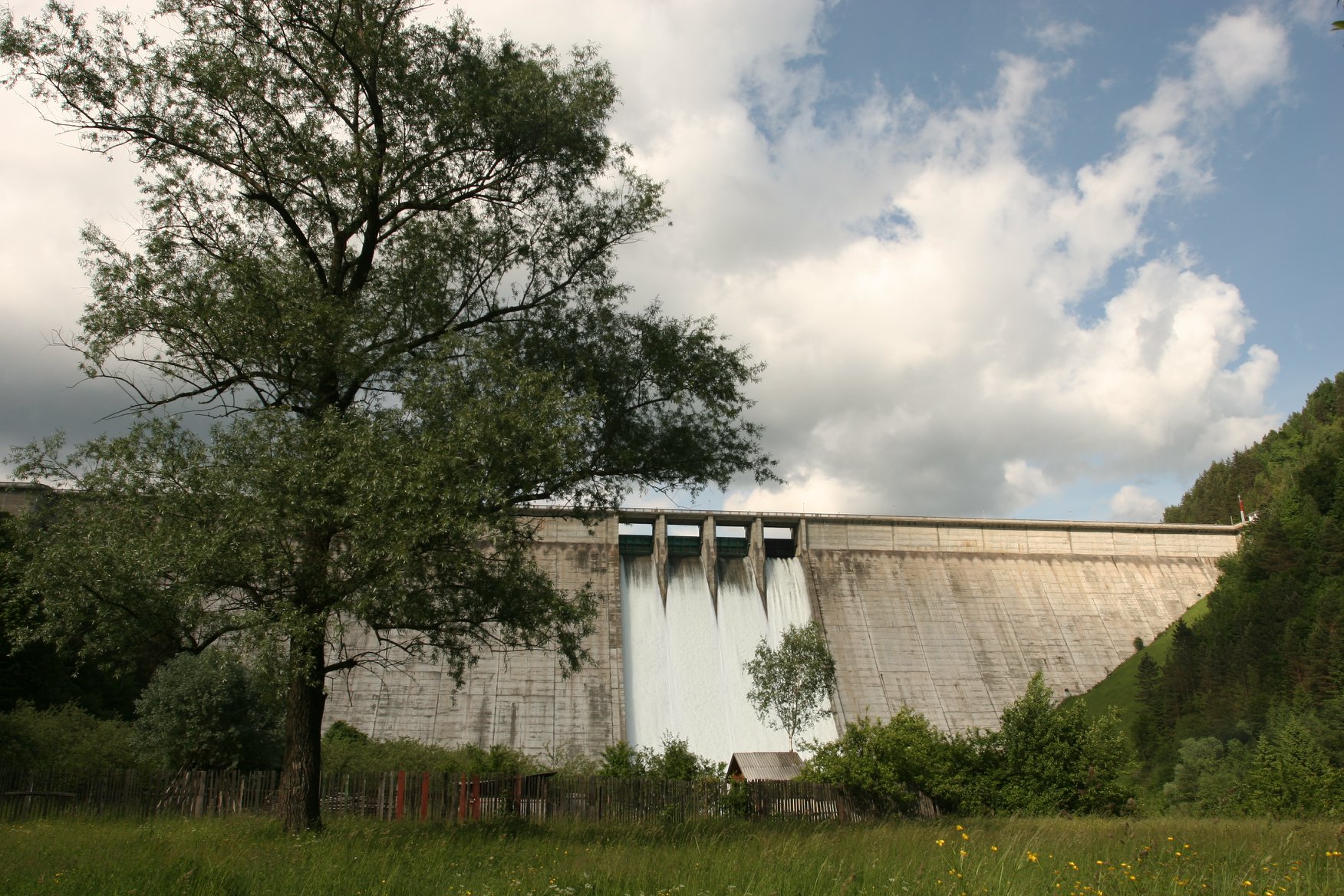

În structura sa intră 30 de blocuri înălțime (ploturi) separate prin rosturi etanșate amonte cu pene de beton armat și tole de cupru. Este străbătut de galerii, puțuri de aerisire și nișe de vizitare. Prin construcție au fost prevăzute încăperi ce adăpostesc instalații de acționare și comandă, echipamente de urmărire, monitorizare seismică și comportare a fiecărui element. La partea superioară se găsesc patru câmpuri deversoare de 11,5 m lățime prevăzute pentru o lamă de apă de 7 m înălțime (echipate cu stavile segment de 6 m) și patru goliri de fund echipate cu vane plane (2,50 m diametru) în ochelari, dispuse în serie.

Consolidarea rocii — puternic fisurate la bază — s-a făcut prin injecții cu ciment de 10–20 m adâncime.[9] Pentru evitarea încovoierii stratelor situate în aval de corpul barajului, acesta a fost prevăzut cu un pinten de 4–6 m adâncime în zona blocurilor înalte (7–24), dimensionat astfel încât să repartizeze în adâncime eforturile tangențiale. Pentru reducerea subpresiunilor în fundație, s-au realizat foraje de drenaj cu o adâncime de 30 m. Pentru a fi reduse la minimum infiltrațiile pe sub baraj, s-a realizat un voal de etanșare la piciorul amonte al acestuia (prelungit în lateral 40 m pe versantul drept și 60 m pe cel stâng) — format de 3 rânduri de foraje pe blocurile centrale (5–25, 60 m adâncime medie) și 2 rânduri pe cele laterale (1–4 și 26–30, 70 adâncime medie de forare). În aval adâncimea medie a forajelor a fost de 90 m.

Date tehnice: Data începerii execuției: 1950 Data dării în folosință: 1960 Cota coronamentului: 520 m.d.m. Înălțime: 127,00 m Lungime (la coronament): 435,00 m Lățime (la bază): 119,00 m Volum: ...

Barajul si amenajarea hidroelectrica de la Bicaz

Barajul cu inaltimea de 127 de metri leaga muntele Gicovanu de Obcina Horstei. Barajul este cel mai mare baraj de greutate de pe raurile interioare din Romabia si in prezent al 9-lea din Europa la aceasta categorie. Primul proiect legat de acest mare obiectiv a fost facut de inginerul Dimitrie Leonida care a asistat la inaugurare. Proiectul actualului baraj a fost facut de Institutul de Studii si Proiectari Energetice din Bucuresti. La constructia barajului au participat peste 17.000 de oameni: muncitori, ingineri, tehnicieni, militari, brigadieri si detinuti. In spatele barajului s-a format lacul de acumulare (antropic) Izvorul Muntelui cunoscut ca lacul de la Bicaz. Construcţia barajului a durat 10 ani: din noiembrie 1950 si pana in iulie 1960. Santierul a avut 3 mari componente: barajul, tunelul de aductiune si centrala hidroelectrica Stejarul. Construit pentru a rezista la un cutremur de 9,5 grade Richter, barajul este alcatuit din 30 de blocuri (ploturi) si este dotat cu aparatura ce verifica ce se intampla in el dar si in proximitate (pendule directe si indirecte, inclinometre, clema dilatrometrica, aparatura pentru studiul apei freatice, 2 seismografe, etc.). Hidrocentrala se gaseste la Stejaru si apa care se uzineaza trece apoi in alte 3 lacuri cu cate 2 hidroagregate: Pangarati, Vaduri, Piatra Neamt: dupa Piatra Neamt trece prin alte 6 hidrocentrale amplasate pe canale (Vanatori, Roznov, Zanesti, Costisa, Buhusi, Racova).

Parametri

-cota la coronament: 520 m -lungimea la coronament: 435 m -lungimea la bază: 127 m -lăţimea maximă la bază: 119 m -cota de reţinere normală: 509 m -lungimea medie a lacului de acumulare: 35 km -lăţimea lacului de acumulare: 200 – 2000 m (zona Hangu) -suprafaţa lacului de acumulare (la nivelul normal de retenţie): 3.260 ha -cota amonte – 508 m -cota aval – 364.50 m -volumul maxim de apă: 1250 milioane mc -volumul util: 930 milioane mc -adâncimea medie a lacului de acumulare: 18 m -adâncimea maximă la baraj: 97 m -lungimea tunelului de aducţiune: 4.655 m -diametrul tunelului: 7 m -cădere brută: 148,5 m -cădere netă: 140 m -putere instalată: 210...

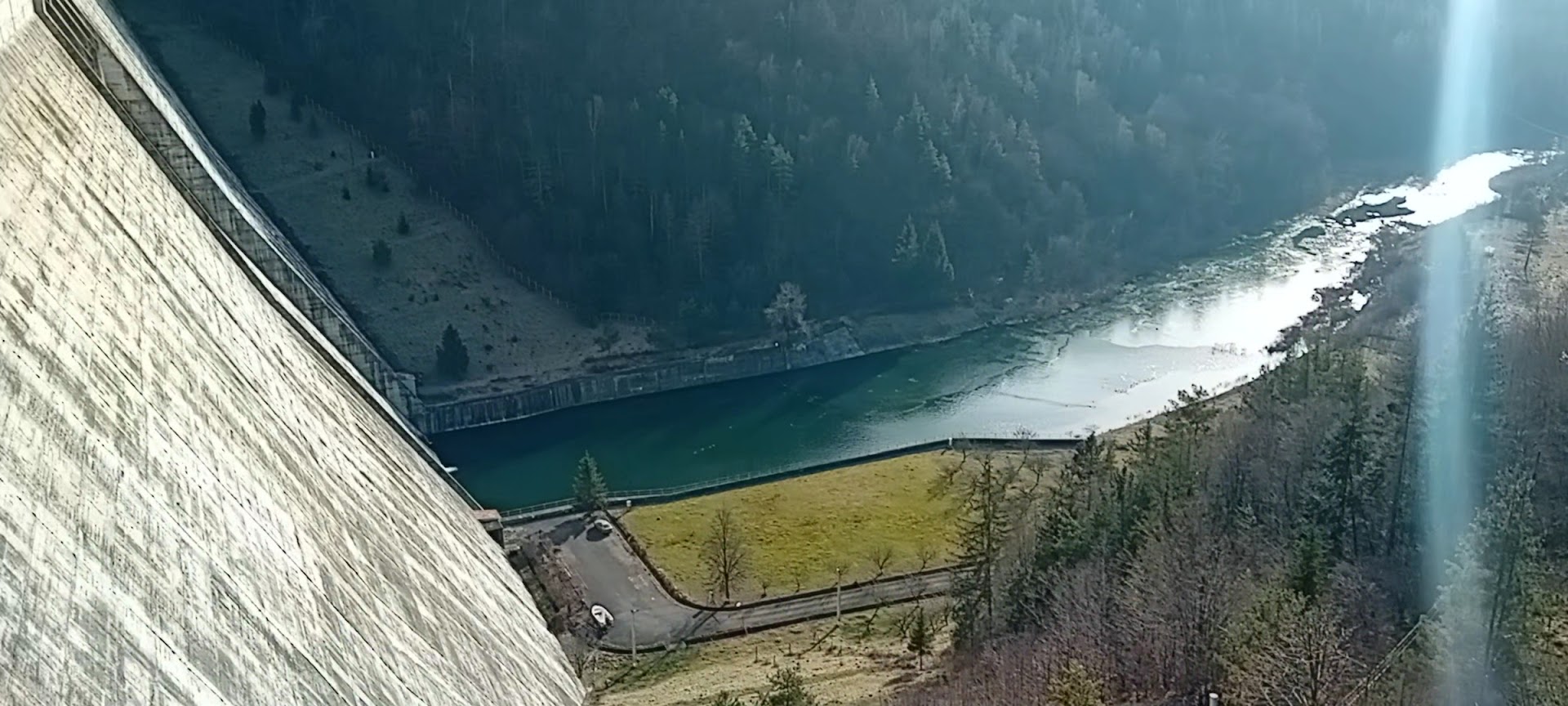

The Bicaz dam in the Bistrita river is a good place to walk over and enjoy the beauty of the surrounding area and the artificial lake it created. Looking down on the other side is impressive and one can only imagine the disaster if the dam wouldn't hold. So, the building itself impresses also. There are a few souvenir shops besides the road and there is the possibility to take a boat tour. I give 3 and not 4 stars, because the area around the dam and the part of the lake closeby is also used as a garbage-dump... Loads and loads of floating plastic bottles... It's a real shame nobody...
